Descripción


DMM Realtime permite seguir puntos en el espacio (3D) y la posición y orientación de objetos (6D) en un gran volumen de medida. El sistema está basado en una cámara digital de altas prestaciones y un PC. Los objetos medidos pueden ser expresados en el sistema de referencia elegido por el usuario mientras que la posición y orientación del objeto se puede adquirir dinámicamente. Las coordenadas (x,y,z y los ángulos de rotación) son transmitidos via unos canales analógicos de salida o a través de una conexión a red (TCP,UDP) a un ordenador central.

Características princiales

  • Medida de un número ilimitado de objetos en 3D y 6D
  • Seguimiento de objetos en tiempo real con 6 grados de libertad
  • Volumen de medida 17 m3 ampliable hasta una distancia de 15 metros con leds especiales

Inputs

  • Camera
  • 3 señales de encoder AB

Outputs

  • Voltage
  • Interbus
  • Ethernet/TCP
  • Sistema operativo Windows 95
  • Camara lineal de 3 CCDs (2048 pixels)
  • Dimensiones de la cámara 1100 x 200 x 300 mm

Algunas aplicaciones

Canales de pruebas

Un estadio importante en la construcción de una embarcación son los test de diseño que se realizan en los canales de pruebas usando modelos a escala del barco a construir (en España estos test se realizan en el Canal de Experiencias Hidrodinámicas de El Pardo). Usando potentes generadores de olas, se pueden simular las condiciones de oleaje en cualquier época del año e investigar como se comporta el barco en estas situaciones. Un elemento importante en la simulación es el seguimiento de la posición y orientación del modelo. Es esencial conocer el movimiento 6D del modelo para conocer su respuesta a diferentes tipos de olas.

El seguimiento permite además para reposicionar la plataforma que sigue al navío con todo el equipo de medida K-600 con el software DMM Realtime permite conocer estos parámetros mediante con un sistema de medida sin contacto, rápido y preciso. Con una aplicación hecha a medida para este tipo de experiencias permite una configuración rápida, fácil e intuitiva.

El Canal de Experiencias Hidrodinámicas de El Pardo en Madrid cuenta ya con un sistema DMM Realtime.

Simulación de terremotos

Un simulador de terremotos genera vibraciones con 6 grados de libertado. Para poder medir el efecto de estas vibraciones sobre una estructura determinada es necesario un largo periodo de preparación con el fin de instalar y configurar todos los instrumentos de medida (generalmente acelerómetros). Con el sistema DMM Realtime este tiempo se reduce drásticamente puesto que sólo es necesario colocar una serie de leds sobre la estructura y ya está listo para iniciar la medición con 6 grados de libertad.



Medida relativa 6D
Links de interés

Canal de pruebas

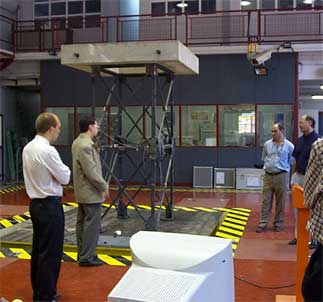

Experiencia en el CEDEX (Madrid) con un simulador de terremotos
